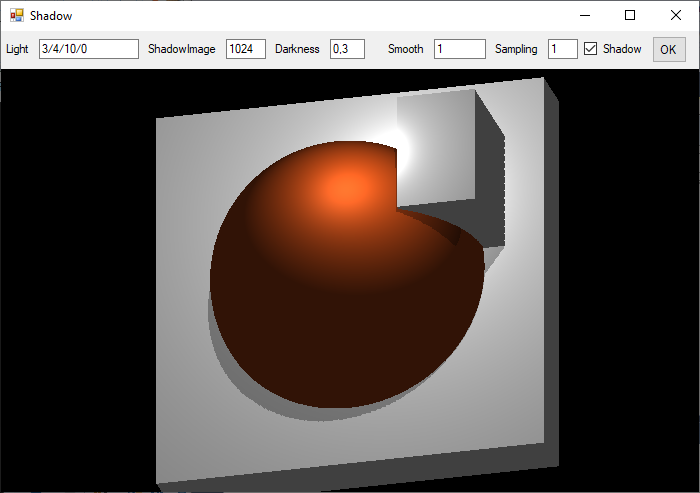

Dieses Beispiel

zeigt, wie Schatten erzeugt werden. Durch Setzen von Shadow = true wird der Schatten aktiviert. Die OpenGlDevice hat das Feld ShadowSettings, das wichtige Eigenschaften eines Schattens enthält, wie z.B: die Größe des Shadowbuffers(ShadowImage), die Dunkelheit(Darkness), die Breite des Randbereiches des Schattens (Smooth) sowie die Anzahl, wie oft der Schatten gezeichnet wird (Sampling) damit ein weicher Rand entsteht.
Diese Eigenschaften können eingestellt und mit OK bestätigt werden. Allerdings muss dazu der LargeSchader verwendet werden. Manche Grafikkarten sind zu klein für den LargeShader.
using System;
using System.Windows.Forms;
using Drawing3d;
namespace Sample
{
    public partial class Form1 : Form
    {
        MyDevice Device = new MyDevice();
        void ToFields()
        {
            tbDark.Text = Device.ShadowSetting.DarknessPercentage.ToString();
            tbImageSize.Text = Device.ShadowSetting.Width.ToString();
            tbLight.Text = Device.Lights[0].Position.ToString();
            tbSmooth.Text = Device.ShadowSetting.Smoothwidth.ToString();
            tbSampling .Text = Device.ShadowSetting.Samplingcount.ToString();



        }
        public Form1()
        {
            InitializeComponent();
            Device.WinControl = panel2;
            ToFields();
        }
        void fromFields()
        {
            Device.ShadowSetting.DarknessPercentage = Convert.ToDouble(tbDark.Text);
            Device.ShadowSetting.Width = Convert.ToInt32(tbImageSize.Text);
            Device.ShadowSetting.Height = Convert.ToInt32(tbImageSize.Text);
            string[] s = tbLight.Text.Split(Utils.Delimiter);
            double x = Convert.ToDouble(s[0]);
            double y = Convert.ToDouble(s[1]);
            double z = Convert.ToDouble(s[2]);
            double w = Convert.ToDouble(s[3]);

            Device.Lights[0].Position = new xyzwf((float)x, (float)y, (float)z, (float)w);
            Device.ShadowSetting.Smoothwidth =(float) Convert.ToDouble(tbSmooth.Text);
            Device.ShadowSetting.Samplingcount = Convert.ToInt32(tbSampling.Text);

        }
        private void tbOk_Click(object sender, EventArgs e)
        {
            fromFields();
            Device.ShadowDirty = true;
            ToFields();
        }

        private void checkBox1_CheckedChanged(object sender, EventArgs e)
        {
            if (checkBox1.Checked)
            {
                Device.Shadow = true;
            }
            else
            {
                Device.Shadow = false;
            }
        }

        private void tbSmooth_MouseDown(object sender, MouseEventArgs e)
        {
            if (Device.Shader!= Device.LargeSchader)
            { MessageBox.Show("Not implemented in SmallShader set ShaderKind to LargeShader"); }
        }

        private void tbSampling_MouseDown(object sender, MouseEventArgs e)
        {
            if (Device.Shader != Device.LargeSchader)
            { MessageBox.Show("Not implemented in SmallShader set ShaderKind to LargeShader"); }

        }
    }
    public class MyDevice:OpenGlDevice
    {

        protected override void OnCreated()
        {
            base.OnCreated();
            Shadow = true;

          //  Shader = LargeSchader;

        }

        public override void OnPaint()
        {
           base.OnPaint();
            Material = Drawing3d.Materials.Chrome;
            drawBox(new xyz(-10, -10, -3), new xyz(20, 20, 3));
            drawBox(new xyz(4, 1, 0), new xyz(4, 6, 6));
            Material = Drawing3d.Materials.Copper;
            drawSphere(new xyz(0, 0, 0), 7,80,80);
            Material = Drawing3d.Materials.Chrome;
        }
    }
}
